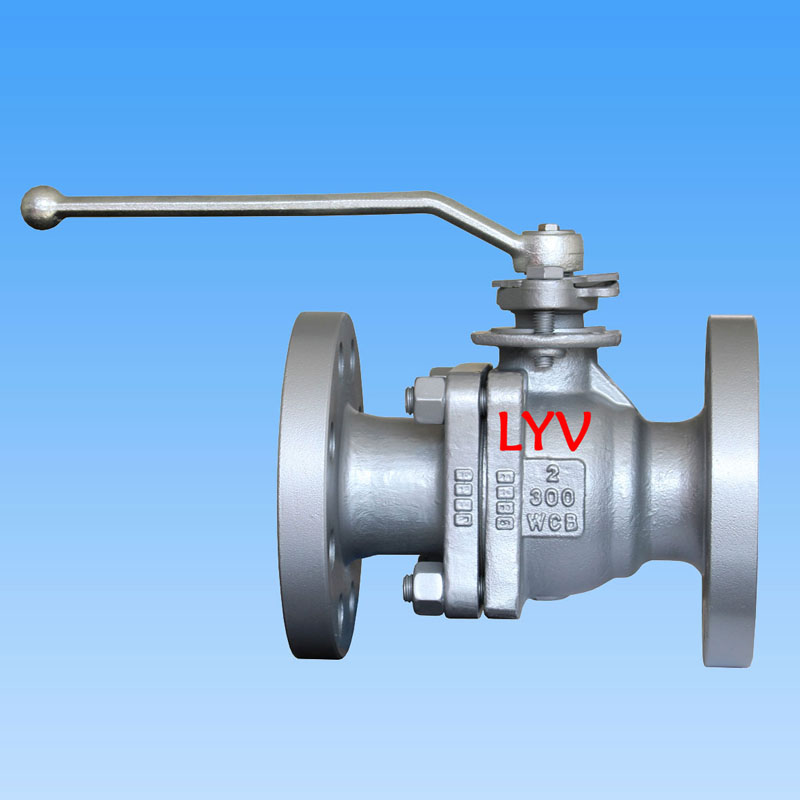

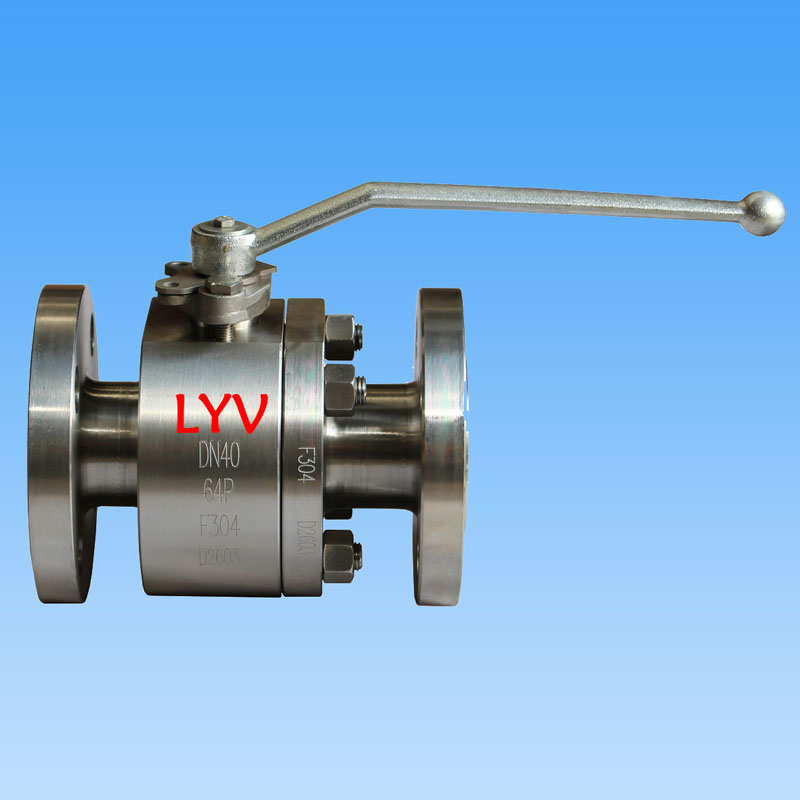

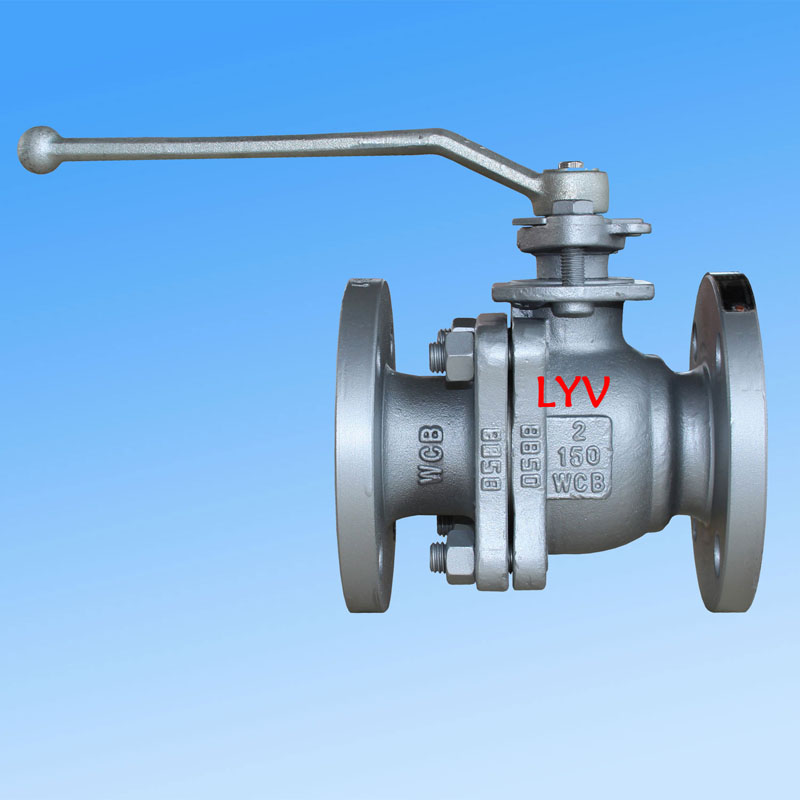

Плаващ сферичен кран от 2 части

LYV® е професионален производител на промишлени клапани, изнасящ различни клапани за Америка, Канада, Югоизточна Азия, Русия и Близкия изток и т.н. С CNC оборудване и квалифицирани работници можем да произвеждаме над 50 000 броя клапани на година, очакваме спедитор да бъде доставчик, на който можете да се доверите.

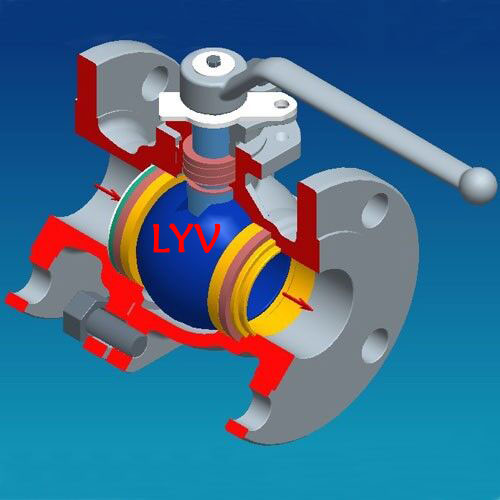

Плаващият сферичен кран от 2 части е проектиран в съответствие с ISO 17292, API 608 и API 6D, като конструкция с разделено тяло с плаваща топка.

Проектиране и тестване Международен стандарт за сферичен кран от две части

Стандарт за проектиране: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Стандарт за проверка и тестване: API 598/ API 6D

Стандарт за изпитване на пожаробезопасност: API 607/API 6FA

Дължина на фланеца до фланеца: ANSI B 16.10 - къс модел/ дълъг модел

Крайна връзка: Фланцов край към ANSI B 16.5, краища за челна заварка, краища за стандартна заварка.

Размер на производителя и диапазон на налягане:

NPS 1/2â до 10â (за ANSI Class 150LB)

NPS 1/2â до 8â (за ANSI Class 300LB)

NPS 1/2â до 4â (за ANSI Class 600LB)

или

DN15 до DN250 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 до DN200 (за PN4.0Mpa, PN5.0Mpa)

DN15 до DN100 (за PN6.3Mpa, PN10.0Mpa)

Отвор на тръбата: пълен отвор (FB)/намаляване на отвора (RB)

Конструктивно тяло: Краен вход

Тип капак/капак: капак с болтове/удължен капак

Тип седалка: Мек тип/Твърд метален тип

Насочен поток: еднопосочен/двупосочен

Сервизна среда: природен газ, масло, вода, кислороден газ и др

Сервиз: SOUR, ISO 15156/ NACE MR0175

Характеристика: Дизайн за пожарна безопасност

Антистатичен дизайн

Стъбло, устойчиво на издухване

Работа на клапана: Ръчен лост / Червячна предавка / Задвижване с актуатор / Пневматично задвижване / Електрическо задвижване

MOC (Списък на материалите â BOM):

Тяло и капак: ASTM A 216 GR. WCB /ASTM A105N (Въглеродна стомана)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (нискотемпературна въглеродна стомана)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (неръждаема стомана)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (неръждаема стомана)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (дуплексна неръждаема стомана)

Твърда топка: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Бележка: Harseal Metal Тип седалка Обработка на повърхността на топката: ENP, HCR, WC, заваряване Ni60/Ni55

Стебло: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Седалка на топката и уплътнение на корпуса: PTFE Virgin / 25% стъклен пълнител PTFE â GFT / въглероден пълнеж PTFE â CFT

: PEEK / Delrin / Grafoil â Графитен пръстен

Уплътнение: PTFE Virgin / 25% стъклонапълнен PTFE â GFT / въглероден пълнеж PTFE â CFT

: Grafoil â Графитен пръстен
