LYV®, професионален производител на промишлени вентили, представи своя

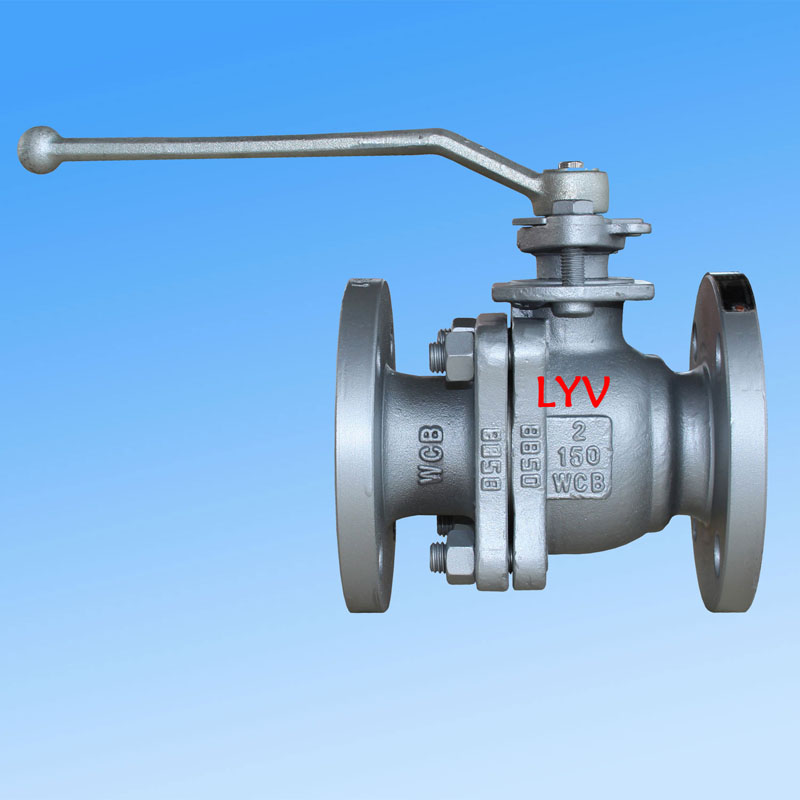

Плаващ сферичен кран от 2 части, един от най-широко използваните видове вентили в индустриалните тръбопроводни системи. Компанията изнася клапани за пазари, включително Северна Америка, Югоизточна Азия, Русия и Близкия изток. С CNC машинно оборудване и квалифицирана работна сила, LYV® има годишен производствен капацитет над 50 000 клапана, поддържайки стандартни и потребителски изисквания.
Проектиране и изграждане
Плаващият сферичен кран от 2 части се отличава с конструкция с разделено тяло с дизайн на плаваща топка. Проектиран е в съответствие сISO 17292, API 608 и API 6Dстандарти. Вентилът се предлага в конфигурации с пълен отвор (FB) или намален отвор (RB), с конструкция на корпуса на краен вход. Опциите за капак включват капак с болтове или удължен капак, а типовете седалки се предлагат във варианти с мека седалка или метал с твърдо уплътнение. Посоката на потока може да бъде еднопосочна или двупосочна, осигурявайки гъвкавост за различни изисквания на процеса.
Размер и диапазон на налягане
| Клас на налягане |
Размерна гама (NPS) |
Диапазон на размерите (DN) |
| ANSI клас 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI клас 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI клас 600LB |
1/2" – 4" |
DN15 – DN100 |
Забележка:За PN рейтинги вентилът покрива PN0,6, PN1,6, PN2,0, PN2,5 до DN250; PN4.0 и PN5.0 до DN200; PN6.3 и PN10.0 до DN100.
Стандарти за проектиране и тестване
| Стандартна категория |
Референтен стандарт |
|
Стандарт за проектиране
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Инспекция и тестване
|
API 598 / API 6D |
|
Тестване за пожаробезопасност
|
API 607 / API 6FA |
|
Дължина от фланец до фланец
|
ANSI B16.10 – Къс шаблон / Дълъг шаблон |
|
Крайни връзки
|
Фланец (ANSI B16.5), челно заваряване, заваряване на муфа |
Ключови характеристики
-
Пожаробезопасен дизайн– отговаря на API 607 / API 6FA
-
Антистатичен дизайн– разсейва статичния заряд за безопасна работа
-
Стъбло, устойчиво на издухване– предотвратява изхвърляне на стъблото под натиск
-
Средно обслужване– природен газ, нефт, вода, кислород и други промишлени течности
-
Кисел сервиз– в съответствие с ISO 15156 / NACE MR0175
-
Работа на клапана– ръчен лост, червячна предавка, пневматичен актуатор, ел. актуатор
Строителни материали (BOM)
Тяло и капак
| Клас на материала |
Описание |
| ASTM A216 GR. WCB / A105N |
Въглеродна стомана |
| ASTM A352 LCB / LCC / A350 LF2 |
Нискотемпературна въглеродна стомана |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (неръждаема стомана) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (неръждаема стомана) |
| ASTM A351 Gr. CF8C |
Неръждаема стомана |
| ASTM A890 4A / 5A / 6A |
Дуплекс от неръждаема стомана |
Твърда топка
| Клас на материала |
Описание |
| A105N + ENP / A105N + TCC |
Въглеродна стомана с безелектролитно никелово покритие / покритие от волфрамов карбид |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Неръждаема стомана |
| ASTM A182 F51 / F53 / F55 |
Дуплекс / Супер дуплекс от неръждаема стомана |
Бележка за метална седалка с твърдо уплътнение:Повърхностните обработки на топката включват ENP, HCR, WC и заваряване Ni60 / Ni55.
Стъбло
| Клас на материала |
Описание |
| ASTM A182 F6a |
Мартензитна неръждаема стомана |
| ASTM A182 F304 / F316 / F304L / F316L |
Неръждаема стомана |
| 17‑4 PH |
Неръждаема стомана, втвърдяваща се при утаяване |
| ASTM A182 F51 / F53 / F55 |
Дуплекс / Супер дуплекс от неръждаема стомана |
Седалки, уплътнения на каросерията и уплътнения
| Материал |
Приложение |
| PTFE Virgin |
Уплътнение на седалка/тяло/уплътнение |
| 25% запълнен със стъкло PTFE (GFT) |
Уплътнение на седалка/тяло/уплътнение |
| PTFE с въглероден пълнеж (CFT) |
Уплътнение на седалка/тяло/уплътнение |
| PEEK / Delrin |
Уплътнение за седалка / тяло |
| Grafoil (графитен пръстен) |
Уплътнение на седалка/тяло/уплътнение |
Приложение и обслужване
Плаващият сферичен кран от 2 части е подходящ за широк спектър от промишлени приложения, включително нефт и газ, нефтохимическа промишленост, производство на електроенергия, пречистване на вода и тръбопроводни системи. Предлага се с фланцови, челно заварени или заварени крайни връзки и може да се управлява ръчно или с автоматизирани задвижващи механизми. LYV® осигурява пълна следпродажбена поддръжка и навременна доставка, подкрепени от своите опитни инженерни и производствени екипи.
Забележка:За персонализирани комбинации от материали, номинално налягане или конфигурации на задвижващи механизми, моля, свържете се директно с LYV® със спецификациите на вашия проект.
