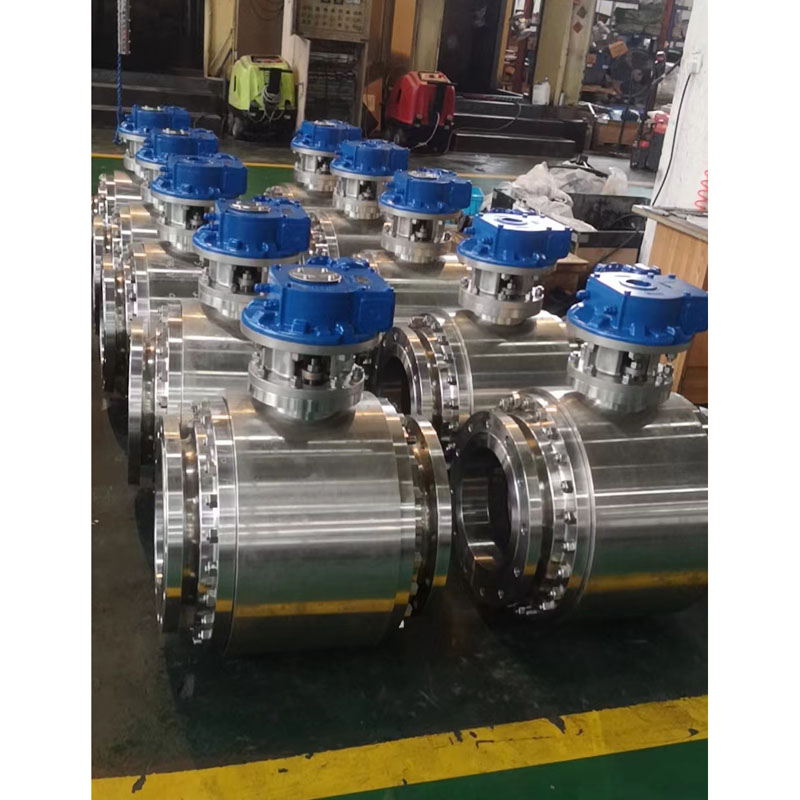

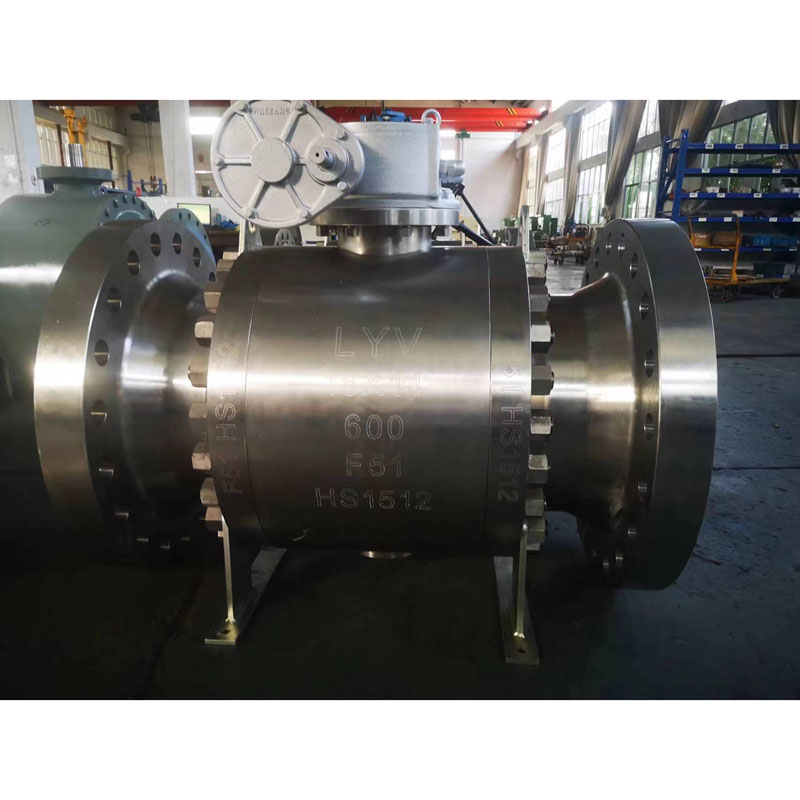

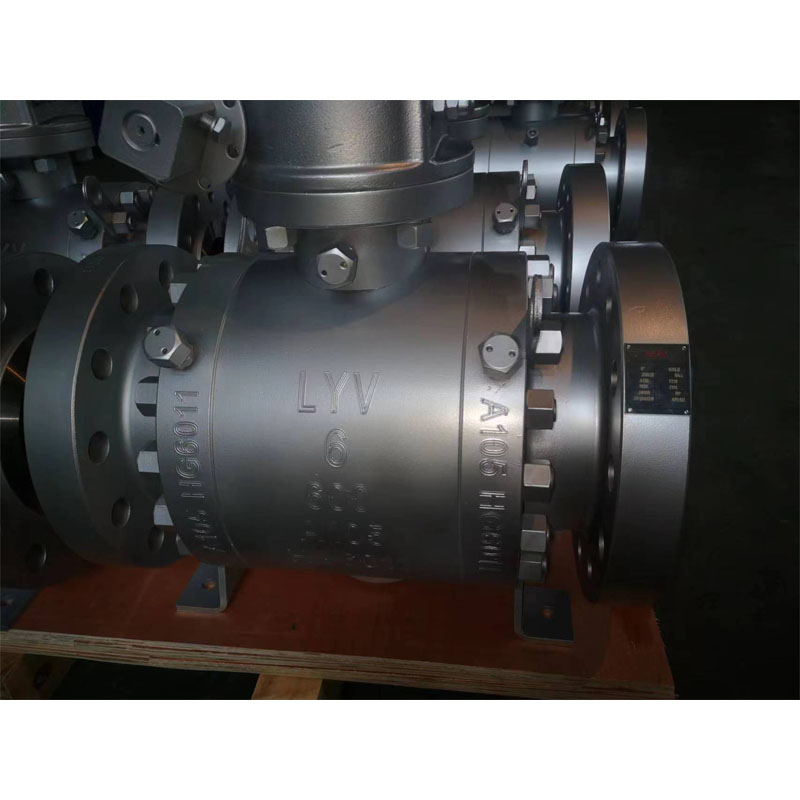

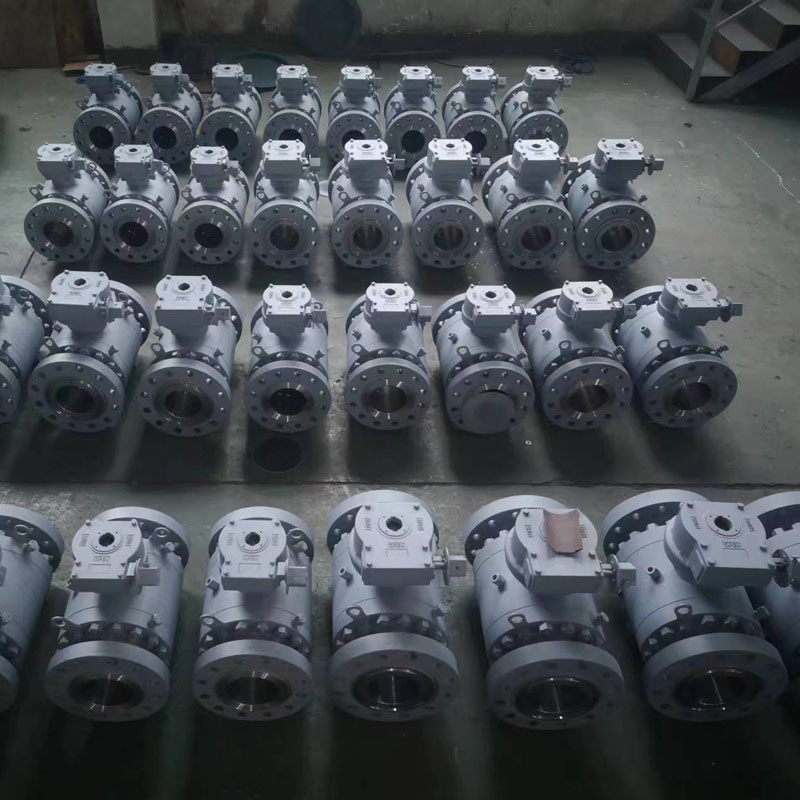

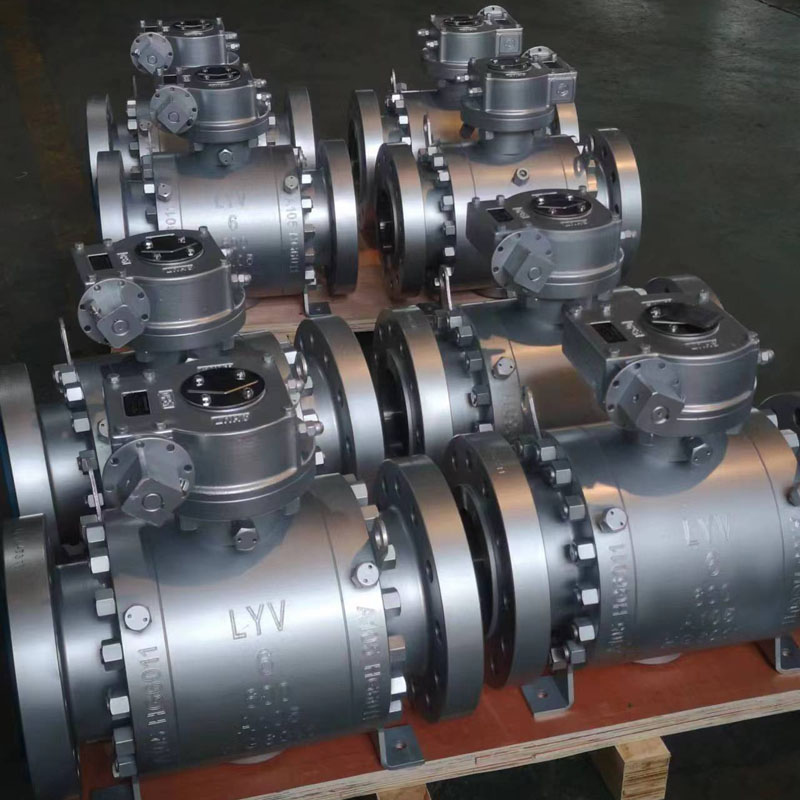

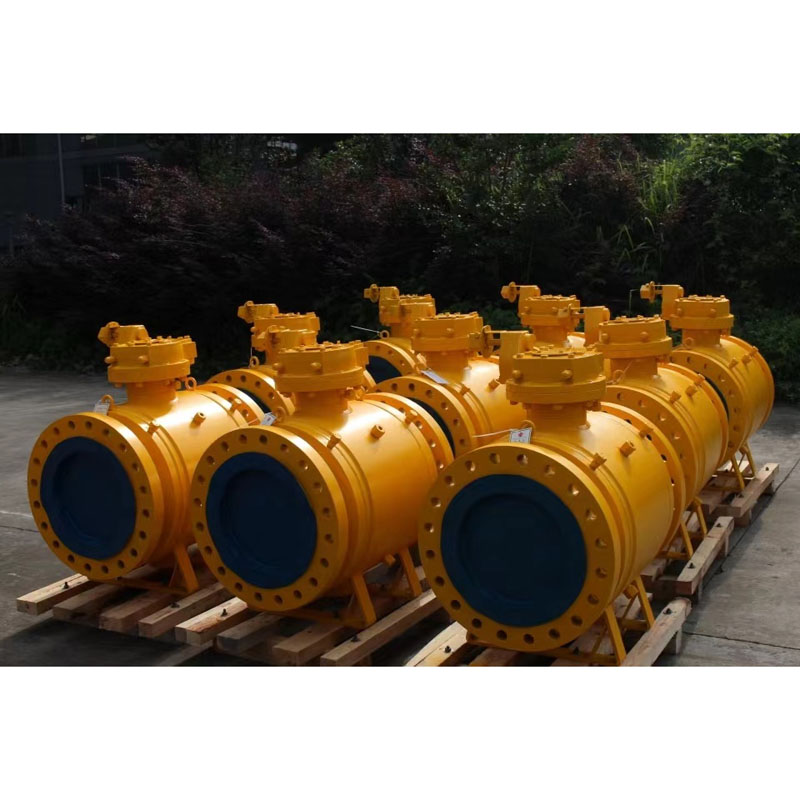

Кован сферичен кран, монтиран на палец

LYV´s висококачествени ковани сферични кранове, монтирани на цапфа, с размер за работно налягане ANSI 150lb до ANSI 1500lb за различни видове работна среда с изисквания. Ние можем да ви предложим добра цена, ако ни изпратите вашето запитване.

Кован сферичен кран, монтиран на цапфа, е проектиран с двоен блок и обезвъздушаване или тип двойно бутало, което е оборудвано със система за впръскване на уплътнител както за стеблото, така и за седалките към кухината на тялото, така че да може да се оттича както от горния, така и от долния край, за да се предотврати изтичане на седлото или стеблото .

Международен стандарт за проектиране и тестване:

Стандарт за проектиране: ISO 14313/ ASME B 16.34 /API 6D

Стандарт за проверка и тестване: API 598/ API 6D

Стандарт за изпитване на пожаробезопасност: API 607/API 6FA

Дължина на фланеца до фланеца: ANSI B 16.10 - къс модел/ дълъг модел

Крайна връзка: Фланцов край към ANSI B 16.5, краища за челна заварка, краища за стандартна заварка.

Размер на производителя и диапазон на налягане:

NPS 2â до 48 â (за ANSI Class 150LB)

NPS 2â до 48â (за ANSI Class 300LB)

NPS 2â до 48â (за ANSI Class 600LB)

NPS 2â до 36â (за ANSI Class 900LB)

NPS 2â до 24â (за ANSI Class 1500LB)

NPS 2â до 12â (за ANSI Class 2500LB)

или

DN50 до DN1200 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 до DN1200 (за PN4.0Mpa, PN5.0Mpa)

DN50 до DN1200 (за PN6,3Mpa, PN10,0Mpa)

DN50 до DN900 (за PN15.0Mpa)

DN50 до DN600 (за PN25.0Mpa)

Отвор на тръбата: пълен отвор (FB)/намаляване на отвора (RB)

Конструктивно тяло: Краен вход

Капак/тип на капака: капак с болтове/удължен капак

Тип седалка: Мек тип/Твърд метален тип

Насочен поток: еднопосочен/двупосочен

Сервизна среда: природен газ, масло, вода, кислороден газ и др

Сервиз: SOUR, ISO 15156/ NACE MR0175

Неорганизирани емисии: ISO 15848

Характеристика: Дизайн за пожарна безопасност

Антистатичен дизайн

Стъбло, устойчиво на издухване

Двоен блок и мрачен дизайн

IPAD, монтиран по ISO 5211

Работа на клапана: Ръчен лост / Червячна предавка / Задвижване с актуатор / Пневматично задвижване / Моторно задвижване

MOC (Списък на материалите â BOM):

Корпус и капак: ASTM A 105N (въглеродна стомана)

: ASTM A350 LF2 (нискотемпературна въглеродна стомана)

: ASTM A182 F304 / F316 (SS 304 / SS 316) (неръждаема стомана)

:ASTM A 182 F304L / F316L (неръждаема стомана)

: ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (дуплексна неръждаема стомана)

Твърда топка: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Бележка: Harseal Metal Тип седалка Обработка на повърхността на топката: ENP, HCR, WC, заваряване Ni60/Ni55

Стебло: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Метален опорен пръстен: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Забележка: Повърхностна обработка на метална седалка тип седалка Harseal: ENP, HCR, WC, заваряване Ni60/Ni55

Уплътнение на седлото: PTFE Virgin / 25% стъклонапълнен PTFE â GFT / въглероден пълнеж PTFE â CFT

: PEEK / Delrin / Grafoil â Графитен пръстен

Уплътнение: PTFE Virgin / 25% стъклонапълнен PTFE â GFT / въглероден пълнеж PTFE â CFT

: Grafoil â Графитен пръстен

Какво е монтиран сферичен кран?

Сферичният кран, монтиран на цапфа, е тримесечно въртящ се вентил, който помага да се спре течащата среда в тръбопроводите. Уникалната характеристика на сферичния кран, монтиран на цапфа, е неговият диск в кръгла или сферична форма, поставен в центъра. Това продължава да се върти, за да спре или започне потока.
