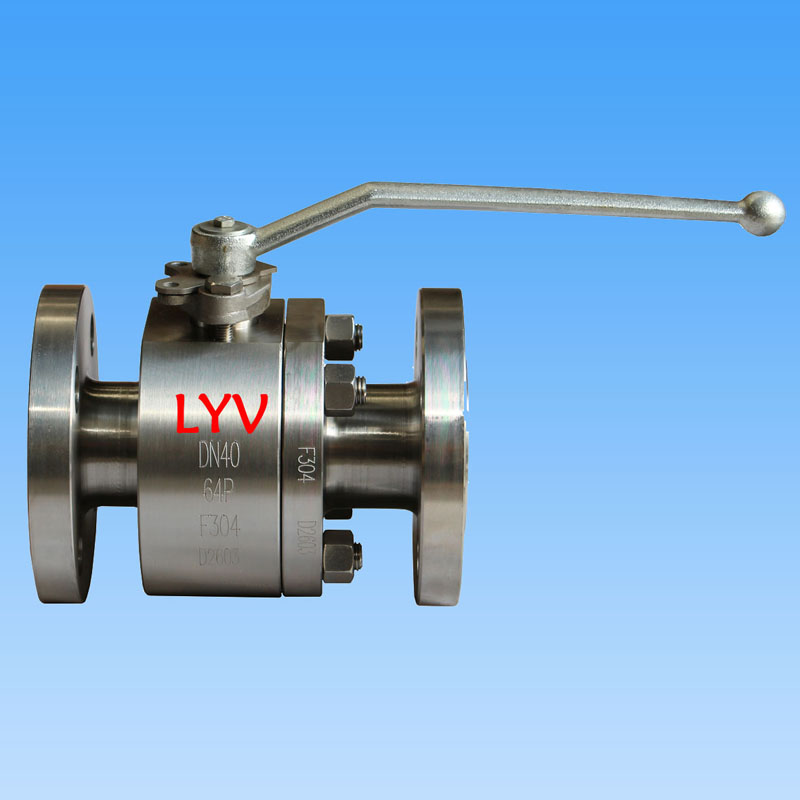

Сферичен кран от 2 части от неръждаема стомана

LYV® е професионален производител на промишлени клапани, изнасящ различни клапани в световен мащаб с характерен дизайн и практическо представяне и конкурентна цена; за повече информация относно сферичните кранове от неръждаема стомана от 2 части, моля не се колебайте да се свържете с нас.

Сферичният кран от 2 части от неръждаема стомана е проектиран по ISO 17292, API 608 и API 6D, с отлят и кован материал от неръждаема стомана, като SS304, SS316, SS304L, SS316L.

Международен стандарт за проектиране и тестване:

Стандарт за проектиране: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Стандарт за проверка и тестване: API 598/ API 6D

Стандарт за изпитване на пожаробезопасност: API 607/API 6FA

Дължина на фланеца до фланеца: ANSI B 16.10 - къс модел/ дълъг модел

Крайна връзка: Фланцов край към ANSI B 16.5, краища за челна заварка, краища за стандартна заварка.

Размер на производителя и диапазон на налягане:

Материал на отливката: Кован материал:

NPS 1/2â до 18â (за ANSI клас 150LB) NPS 1/2â до 4â (за ANSI клас 150LB)

NPS 1/2" до 18" (за ANSI Class 300LB) NPS 1/2" до 3" (за ANSI Class 300LB)

NPS 1/2â до 12â (за ANSI клас 600LB) NPS 1/2â до 2â (за ANSI клас 600LB)

NPS 1/2â до 12â (за ANSI клас 900LB) NPS 1/2â до 2â (за ANSI клас 900LB)

Или

Материал за отливка:

DN15 до DN450 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 до DN300 (за PN4.0Mpa, PN5.0Mpa)

DN15 до DN300 (за PN6.3Mpa, PN10.0Mpa)

Кован материал:

DN15 до DN100 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 до DN80 (за PN4.0Mpa, PN5.0Mpa)

DN15 до DN50 (за PN6,3Mpa, PN10,0Mpa)

Отвор на тръбата: пълен отвор (FB)/намаляване на отвора (RB)

Конструктивно тяло: Краен вход

Тип капак/капак: капак с болтове/удължен капак

Тип седалка: Мек тип/Твърд метален тип

Насочен поток: еднопосочен/двупосочен

Сервизна среда: природен газ, масло, вода, кислороден газ и др

Сервиз: SOUR, ISO 15156/ NACE MR0175

Характеристика: Дизайн за пожарна безопасност

Антистатичен дизайн

Стъбло, устойчиво на издухване

Работа на клапана: Ръчен лост / Червячна предавка / Задвижване с актуатор / Пневматично задвижване / Електрическо задвижване

MOC (Списък на материалите â BOM):

Тяло и капак: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (неръждаема стомана)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (неръждаема стомана)

: ASTM A182 F304 / F316 / F304L / F316L (неръждаема стомана)

Твърда топка: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Бележка: Harseal Metal Тип седалка Обработка на повърхността на топката: ENP, HCR, WC, заваряване Ni60/Ni55

Стебло: ASTM A182 F304 / F316 / F304L / F316L / 17-4 PH

Уплътнение на топка и уплътнение на тялото: PTFE Virgin / 25% PTFE със стъклен пълнеж â GFT / PTFE â CFT с въглероден пълнеж

: PEEK / Delrin / Grafoil â Графитен пръстен

: ASTM A 182 F304 / F316 /F304L / F316L (SS 304L / SS 316L)

Уплътнение: PTFE Virgin / 25% стъклонапълнен PTFE â GFT / въглероден пълнеж PTFE â CFT

: Grafoil â Графитен пръстен
