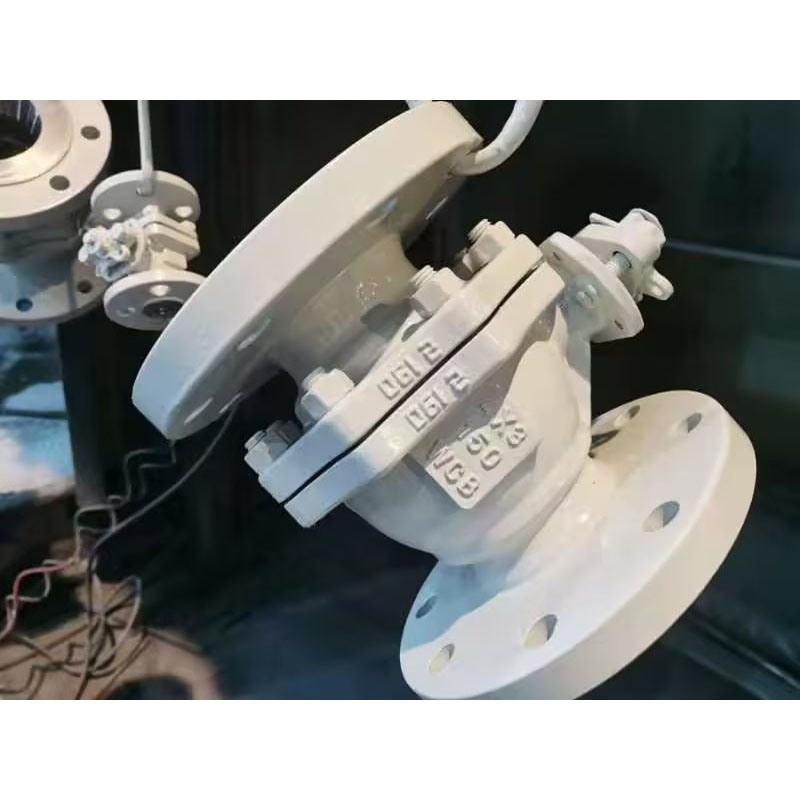

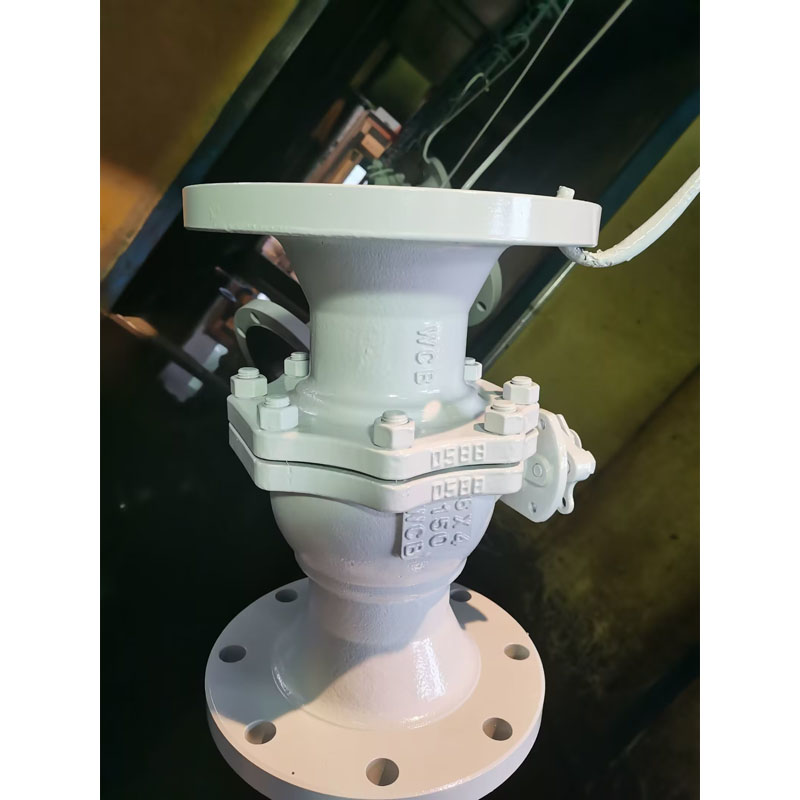

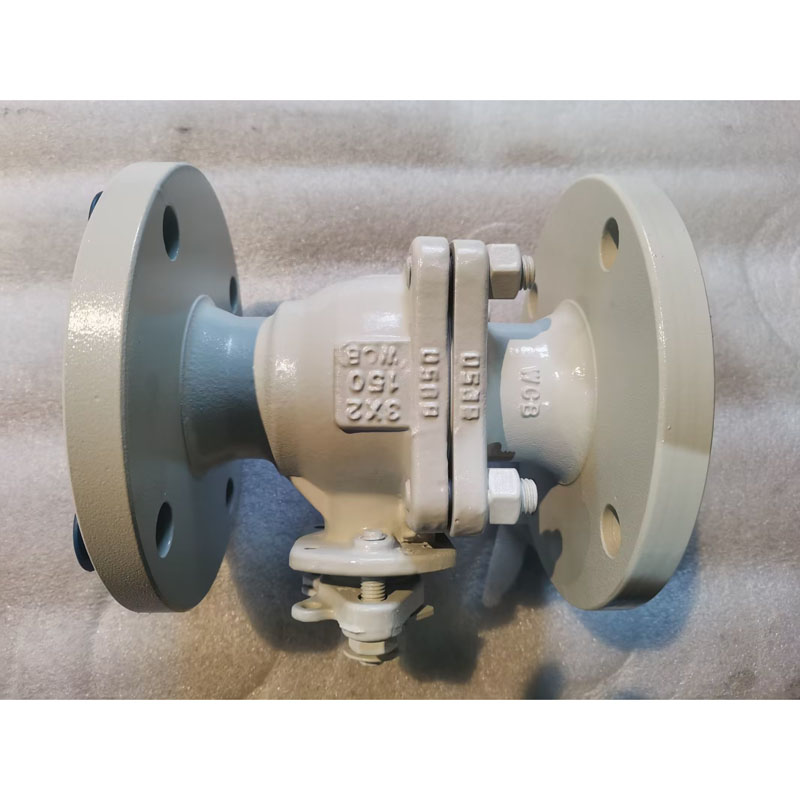

Плаващ сферичен кран с намален отвор

Като професионален производител на промишлени вентили в Китай, LYV® предлагахме много бройки плаващи сферични кранове с намален отвор с добро качество на нашите клиенти през последните години. Обикновено вентилът с намален отвор е с около 30% по-лек в сравнение със сферичните кранове с пълен отвор със същия размер, очевидно функцията на сферичния кран с намален отвор е да спести място за монтаж и да намали разходите за закупуване на цялата тръбопроводна система.

Международен стандарт за проектиране и тестване:

Стандарт за проектиране: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Стандарт за проверка и тестване: API 598/ API 6D

Стандарт за изпитване на пожаробезопасност: API 607/API 6FA

Дължина на фланеца до фланеца: ANSI B 16.10 - къс модел/ дълъг модел

Крайна връзка: Фланцов край към ANSI B 16.5, краища за челна заварка, краища за стандартна заварка.

Размер на производителя и диапазон на налягане:

NPS 1/2*3/8â до 10*8â (за ANSI Class 150LB)

NPS 1/2*3/8â до 8*6â (за ANSI Class 300LB)

NPS 1/2*3/8â до 4*3â (за ANSI Class 600LB)

Отвор на тръбата: Намаляване на отвора (RB)

Конструктивно тяло: Краен вход

Тип капак/капак: капак с болтове/удължен капак

Тип седалка: Мек тип/Твърд метален тип

Насочен поток: еднопосочен/двупосочен

Сервизна среда: природен газ, масло, вода, кислороден газ и др

Сервиз: SOUR, ISO 15156/ NACE MR0175

Характеристика: Дизайн за пожарна безопасност

Антистатичен дизайн

Стъбло, устойчиво на издухване

IPAD, монтиран по ISO 5211

Работа на клапана: Ръчен лост / Червячна предавка / Задвижване с актуатор / Пневматично задвижване / Електрическо задвижване

MOC (Списък на материалите â BOM):

Тяло и капак: ASTM A 216 GR. WCB /ASTM A105N (Въглеродна стомана)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (нискотемпературна въглеродна стомана)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (неръждаема стомана)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (неръждаема стомана)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (дуплексна неръждаема стомана)

Твърда топка: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Бележка: Harseal Metal Тип седалка Обработка на повърхността на топката: ENP, HCR, WC, заваряване Ni60/Ni55

Стебло: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Седалка на топката и уплътнение на корпуса: PTFE Virgin / 25% стъклен пълнител PTFE â GFT / въглероден пълнеж PTFE â CFT

: PEEK / Delrin / Grafoil â Графитен пръстен

Уплътнение: PTFE Virgin / 25% стъклонапълнен PTFE â GFT / въглероден пълнеж PTFE â CFT

: Grafoil â Графитен пръстен

Какво представлява сферичният кран с намален отвор?

Сферичният кран с намален отвор е вид сферичен кран, при който диаметърът на вътрешния отвор на вентила е по-малък от диаметъра на тръбата, докато размерът на фланеца на вентила все още съвпада с диаметъра на тръбата. Работното изискване е турбуленцията и скоростта на потока на флуида да не са големи проблеми и там, където е малко вероятно да възникне натрупване на частици, за да се избегне блокиране на клапана.

С по-малък вътрешен диаметър корпусът на вентила и размерът на топката също са по-малки, така че сферичният кран с намален отвор заема по-малък обем, което го прави по-малко място по време на монтажа. Нещо повече, материалът за по-малък корпус и такса за топка има по-ниска цена на материала, за да повлияе на цената на крайния продукт, за да намали цялата цена на тръбопроводната система.
