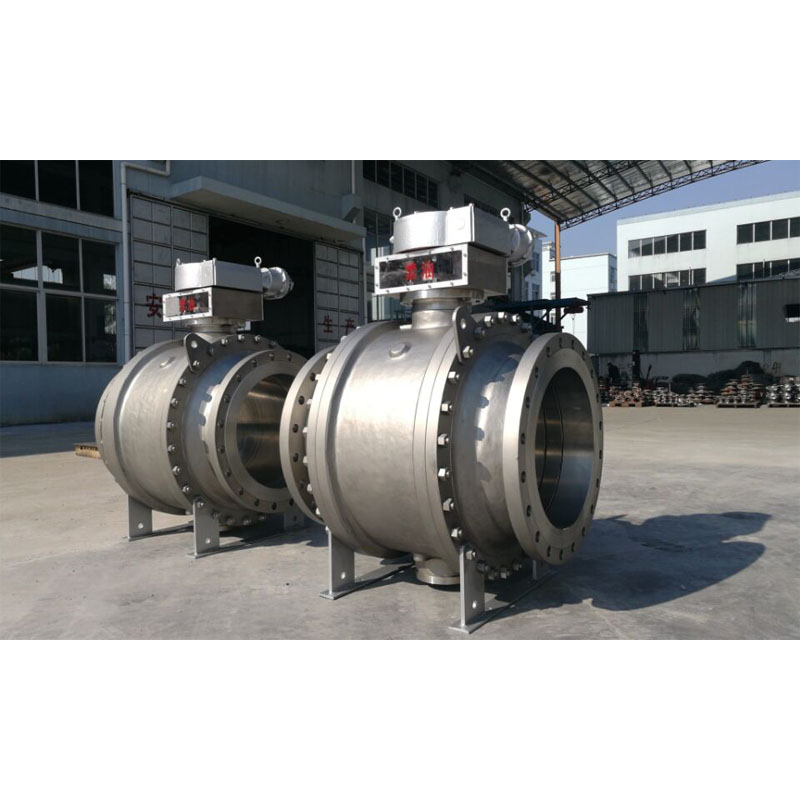

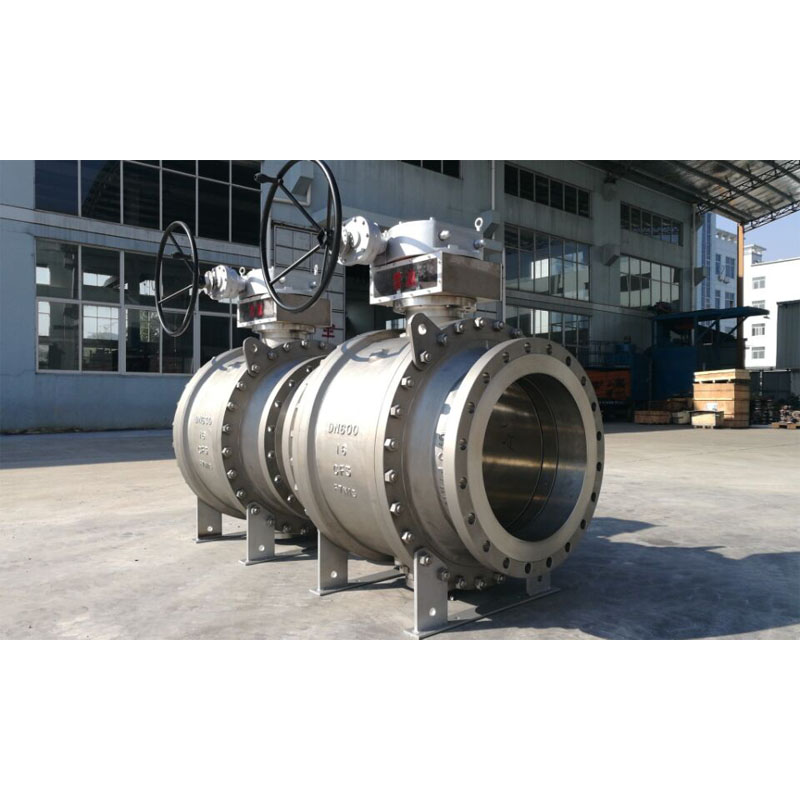

Сферичен кран Oxygon

Сферичният кран Oxygon е вид специален сферичен кран, който се използва за газа Oxygon в системата, което трябва да бъде строго безмаслено изискване по време на процеса на сглобяване и монтаж.

Проектиране и тестване Международен стандарт за сферичен кран от две части

Стандарт за проектиране: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Стандарт за проверка и тестване: API 598/ API 6D

Стандарт за изпитване на пожаробезопасност: API 607/API 6FA

Дължина на фланеца до фланеца: ANSI B 16.10 - къс модел/ дълъг модел

Крайна връзка: Фланцов край по ANSI B 16.5, краища за челна заварка, краища за стандартна заварка.

Размер на производителя и диапазон на налягане:

NPS 1/2” до 48” (за ANSI Class 150LB)

NPS 1/2” до 48” (за ANSI Class 300LB)

NPS 1/2” до 48” (за ANSI Class 600LB)

NPS 1/2” до 36” (за ANSI Class 900LB)

NPS 1/2” до 24” (за ANSI Class 1500LB)

NPS 1/2” до 12” (за ANSI Class 2500LB)

или

DN15 до DN1200 (за PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 до DN1200 (за PN4.0Mpa, PN5.0Mpa)

DN15 до DN1200 (за PN6.3Mpa, PN10.0Mpa)

DN15 до DN900 (за PN15.0Mpa)

DN15 до DN600 (за PN25.0Mpa)

Отвор на тръбата: пълен отвор (FB)/намаляване на отвора (RB)

Корпус на конструкцията: страничен вход

Тип капак/капак: капак с болтове/удължен капак

Тип седалка: мека

Насочен поток: еднопосочен/двупосочен

Сервизна среда: кислороден газ

Характеристика: Дизайн за пожарна безопасност

Антистатичен дизайн

Стъбло, устойчиво на издухване

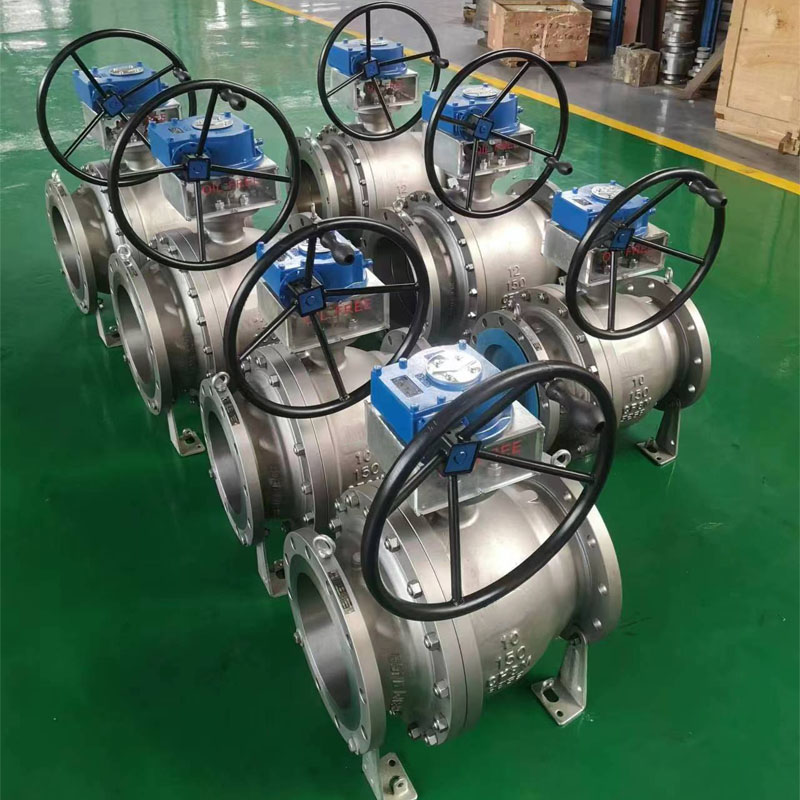

Работа на клапана: Ръчен лост / Червячна предавка / Задвижване с актуатор / Пневматично задвижване / Електрическо задвижване

MOC (Списък на материалите – BOM):

Тяло и преден капак: ASTM B148 C95800 (Al–бронз)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (неръждаема стомана)

Твърда топка: ASTM B148 C95800 (Al–бронз)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Стебло: ASTM B148 C95800 (Al–бронз)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Седалка на топката и уплътнение на корпуса: PTFE Virgin / 25% стъклен пълнител PTFE

: PEEK / Delrin / Grafoil – Графитен пръстен

Уплътнение: PTFE Virgin / 25% стъклонапълнен PTFE – GFT / въглероден пълнител PTFE – CFT
